在機械操作中，氣動執行器起著至關重要的作用，這就要求大家了解氣動執行器的安裝、調試、維護和故障分析。只有正確的安裝操作和必要的維護才能使用。閥門維修工作達到了應有的效果和應用目的。
安裝和調試

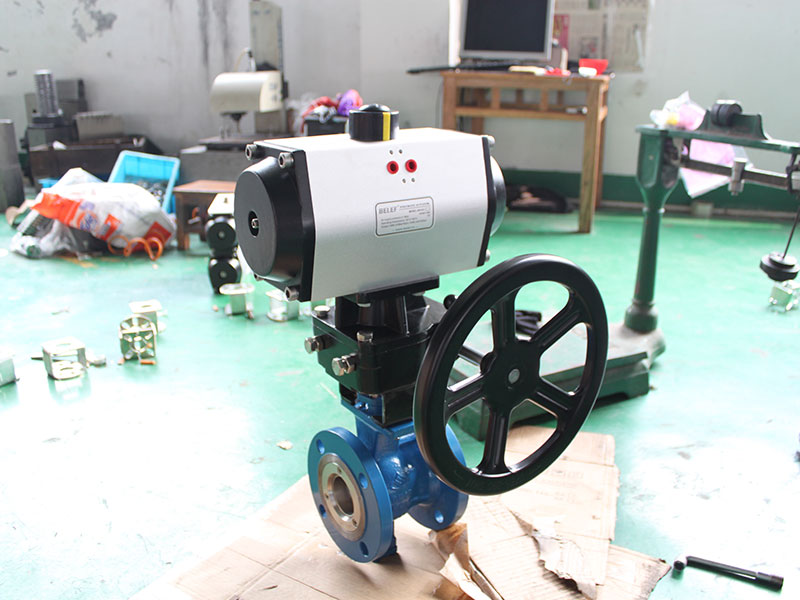

1、執行機構和閥門的安裝
1. 拿到氣缸后，首先檢查氣缸的型號是否正確，檢查氣缸是處于開合狀態。正常情況下，安裝時處于關閉狀態。(大直徑閥門也可以安裝在開啟狀態下)。
2. 檢查氣缸的旋轉方向，逆時針旋轉閥門打開閥門，順時針旋轉閥門關閉閥門。
3.連接氣缸與閥門時，檢查氣缸連接孔的中心距離與閥門上法蘭連接孔的中心距離是否一致。
4. 檢查氣缸軸線與閥門軸線是否一致。如果軸線不一致，請安裝方套筒。
5. 鋼瓶安裝時須與閥門處于同一狀態。(注意一個不能處于開啟狀態，另一個不能處于關閉狀態，否則閥門的旋轉方向會顛倒)。
6. 安裝情況:(無特殊要求)蝶閥及執行機構均為90度安裝。球閥與執行機構并聯安裝。
2、安裝電磁閥(根據需要)
1. 安裝完氣動執行器后，如需安裝電磁閥，請注意電磁閥上的o形環是否完好。
2. 安裝完畢后，通風檢查閥門是否完全關閉，否則拆下電磁閥，旋轉180度重新安裝。(安裝后無特殊要求，全封閉)。
3、安裝應答設備
1. 首先取下氣缸上端指示器蓋上的螺絲，將響應器連接軸插入氣缸中心軸的凹槽內，然后將連接螺栓固定好。
2. 打開響應器上蓋，檢查行程停止是否與閥門開關對應。閥門全開時，黃色方塊按下開關，閥門全關時，紅色方塊按下開關。安裝上蓋時，上蓋上的說明應與閥門啟閉一致。
4、調試
1. 在沒有電磁閥的情況下，先從一端通風，查看閥門開啟或關閉位置是否到位。如果不到位，則將相應的限位螺絲向外稍微松開一點，數量取決于閥門位置之間的差異。一個是開放限制，另一個是封閉限制。通常執行器左側為開啟閥，右側為關閉閥。限位開關通常是左開限位，右關限位。(逆時針旋轉行程加大，順時針旋轉行程變小)。(注:調整后應鎖定)
2. 電磁閥安裝完畢后，應先通氣，檢查電磁閥是否完全關閉，否則應檢查電磁閥及閥門安裝情況。使用電磁閥上的手動開關進行調試，查看閥門的全開和全關位置是否到位。如需調整筆劃，方法同上。
