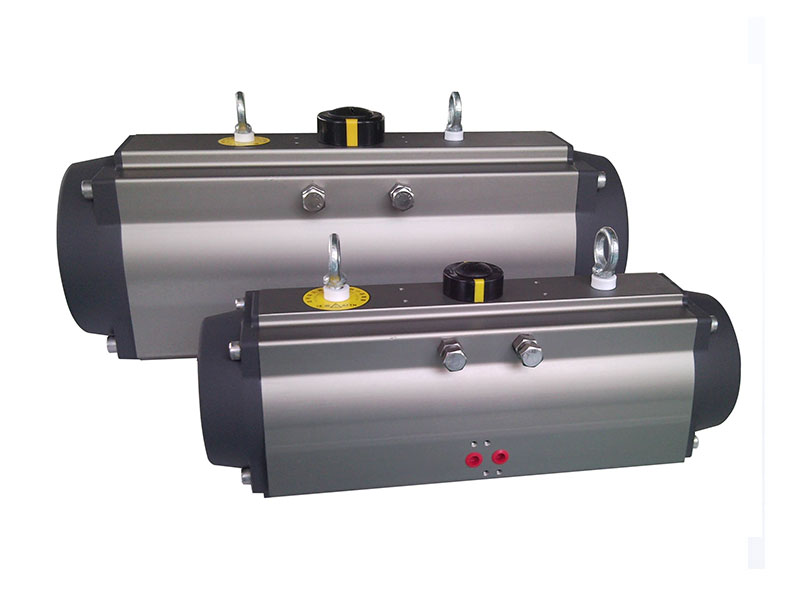

氣動執行器概述
氣動執行器是利用空氣壓力來驅動啟閉閥或調節閥的執行器。它們也被稱為氣動執行器或氣動裝置，但它們通常被稱為氣動頭。氣動執行器的執行器和調節機構是一個統一的整體，執行器有膜式、活塞式、叉式和齒條式。
活塞式?jīng)_程長，適用于推力要求較大的場合;而膜式具有小沖程，只能直接驅動閥桿。叉式氣動執行器具有扭矩大、空間小的特點，扭矩曲線更符合閥門的扭矩曲線，但不是很美觀;常用于大扭矩閥門上。齒輪齒條式氣動執行機構具有結構簡單、動作穩定可靠、安全防爆等優點。廣泛應用于電廠、化工、煉油等對安全要求較高的生產工藝。
氣動執行器的工作原理
1. 雙作用氣動執行機構工作原理圖
當氣源壓力進入腔之間的兩個活塞缸從空中端口(2),兩個活塞分離和走向的兩端氣缸,空氣中,空氣室兩端通過空氣排放端口(4),和兩個活塞架同步同時驅動輸出軸(齒輪)逆時針旋轉。反之，當氣源壓力從氣口(4)進入氣缸兩端的氣室時，兩個活塞向氣缸中間移動。中間氣室中的空氣通過氣口(2)排出，兩個活塞架同時帶動輸出軸(齒輪)。順時針旋轉。(如果活塞裝反方向，輸出軸就會變成反向旋轉)
2. 單作用式氣動執行器工作原理圖
當氣源壓力進入腔之間的兩個活塞缸從空中端口(2),兩個活塞分離和走向的圓柱,迫使彈簧兩端壓縮,空氣室兩端的空氣通過空氣卸貨港(4),同步兩個活塞架驅動輸出軸(齒輪)逆時針旋轉。后由電磁閥氣源壓力逆轉,中間的兩個氣缸的活塞移動方向在彈簧的彈性力,中間的空氣腔空氣中的放電端口(2),同時和兩個活塞架驅動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。(若活塞裝反方向，彈簧復位時輸出軸反向轉動)。
